آلة استخراج ثاني أكسيد الكربون فائقة الحرجة غير المقاومة للصدأ 220 فولت التحكم بالتحكم الآلي

المعايير التقنية لاستخراج السائل فوق الحرج زيت CBD الطبيعي

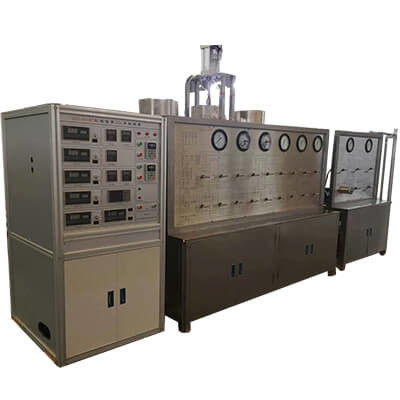

24L*2 ماكينة استخراج CO2 فوق الحرجة يتكون أساسا من غلاية استخراج، غلاية الفصل، CO₂مضخة الضغط العالي، مضخة الداخل، نظام التبريد، نظام تبادل الحرارة، CO₂خزان المخزون، مقياس السوائل، نظام تنقية، مقياس تدفق، نظام تحكم درجة الحرارة، جهاز حماية السلامة، نظام رفع أسطوانة الغذاء، الخ.

التكوينات التفصيلية لمجموعة TOPTION من معدات استخراج ثاني أكسيد الكربون فوق الحرجة:

1غلاية الاستخراج

يتم تجهيز غلاية الاستخراج بنظام تسخين دائري يحتوي على سترة مياه وسائط تغذية للمواد الصلبة والسوائل ، ويمكن ضبط درجة الحرارة.

المواد: 0Cr18Ni9 الحجم: 24L * 2 مجموعات

2غلاية الفصل

غلاية الفصل مجهزة بنظام تسخين دائري مع غطاء المياه ، ويمكن ضبط درجة الحرارة.

المواد: 0Cr18Ni9، الحجم: 10L * 2 مجموعات.

3. CO₂مضخة الضغط العالي

التدفق: 0 ~ 400L / h ، قابلة للتعديل عن طريق تحويل التردد.

ضغط العمل الأقصى: 40Mpa، رأس المضخة مجهزة بنظام تبريد.

4مضخة التدريب

التدفق (المضرب المزدوج): 1/4 ′′20L / h ضبط ميكانيكي.

ضغط تشغيل أقصى: 40Mpa

5نظام التبريد

قدرة التبريد: 15000 كالكالورية في الساعة، تبريد بالهواء أو بالماء.

نطاق التحكم في درجة الحرارة: -5°C+5°C، تلبية المتطلبات التكنولوجية.

6نظام تبادل الحرارة

المواد: 0Cr18Ni9، المواصفات: Φ14، Φ18، أقصى ضغط عمل: 40MPa، 30MPa.

يتم تجهيز نظام تبادل الحرارة بنظام تسخين دائري يحتوي على سترة مياه، ويمكن ضبط درجة الحرارة.

7. CO₂خزان المخزون

المواد: 0Cr18Ni9، الحجم: 20L * 1 مجموعة.

8. مقياس مستوى السائل

المواد: 0Cr18Ni9 ضغط العمل القصوى: 16MPa.

9- عداد التدفق و عداد التراكم

المواصفات: عداد تدفق من نوع الأنبوب المعدني العائم مع عرض رقمي بعيد التوصيل 40 ~ 400L / h.

وحدة عرض رقمية: تشير إلى التدفق الفوري والتدفق التراكمي على التوالي.

10نظام التحكم في درجة الحرارة

نطاق التحكم: قابلة للتعديل من درجة حرارة الغرفة إلى 75 درجة مئوية (حمام المياه).

دقة التحكم الديناميكي في درجة الحرارة: ± 1 درجة مئوية، شاشة رقمية مزدوجة.

11جهاز حماية السلامة

يتم تجهيز منفذ مضخة الضغط العالي بجهاز قياس ضغط إلكتروني للاتصال ، مع وضع ضغط التشغيل وحماية مضخة الضغط الزائد.

غلاية الاستخراج، غلاية الفصل، عمود التصحيح،يتم تجهيز خزان المخزون وغيرها من صمامات الأمان وحماية التفريغ التلقائي من الضغط الزائد على التوالي وفقًا لأقصى ضغوطها التشغيلية.

12مرشح التطهير

المواد: 0Cr18Ni9 المواصفات: 5L/16MPa

13نظام رفع أسطوانة التغذية

يتم تجهيز نظام رفع أسطوانة التغذية بكتلة كهربائية، لتحميل وتفريغ أسطوانة التغذية.

14خط الأنابيب

صمامات وأدوات الأنبوب هي DW14 و DW18 على التوالي.

الحاويات والصمامات وأدوات الأنابيب والأنابيب التي تتواصل مع السائل مصنوعة من الفولاذ المقاوم للصدأ 0Cr18Ni9. عصا الصمام بعد المعالجة الحرارية ، ثابتة ودائمة.

15خصائص الجهاز

يمكن فتح حلقة الدبابيس بسرعة.

CO₂الاستخدام المتداول

16إمدادات الطاقة وإمدادات الغاز

إمدادات الطاقة: نظام ثلاثي المراحل وأربعة خطوط 380 فولت / 50 هرتز ، مع طاقة إجمالية 35 كيلوواط لـ TOP220-40-48 وقوة تشغيل عادية 20 كيلوواط.

CO₂: الجودة الغذائية ≥99.5٪، وزن صافي البلاستيك الواحد ≥22 كجم، أعدته المستخدم.

17أبعاد التثبيت

هذا الجهاز ينطبق على التثبيت في الوحدة، مع أبعاد التثبيت (الطول * العرض * الارتفاع) من 5.5 * 5 * 4.5m. يتم حجز مساحة التشغيل إضافيا.

المعلمات التقنية لآلة استخراج السوائل فوق الحرجة 24L * 3

الميزات الرئيسية لآلة استخراج CO2 فوق الحرجة TOPTION:

1يمكن استخراجها عند درجة حرارة شبه طبيعية دون تدمير المواد الفعالة البيولوجيةمناسبة بشكل خاص لفصل واستخراج المواد الحساسة للحرارة وسهلة الأكسدة.

2المقتطف لا يحتوي على أي محلول متبقي، لذلك يطلق عليه "100% طبيعي".

3معايير عملية الاستخراج سهلة للتعديل والتحكم، والمنتجات لديها محصول مرتفع.

4عملية استخراج صغيرة، عملية بسيطة، كفاءة عالية واستهلاك طاقة منخفضة.

5. CO₂رخيصة وسهلة الاستخدام، غير سامة وبدون طعم، لا تنتج "ثلاثة نفايات"، خالية من التلوث و"صديقة للبيئة".

6سهلة التشغيل والتكييف

7حسناً، الانتقائية يمكنها استخراج المكونات المطلوبة وفقاً لضغط الحرارة

8. درجة حرارة عمل منخفضة. غالبا ما تحدث العملية تحت درجة حرارة الغرفة، والتي هي أفضل بكثير للمواد الحساسة للحرارة.يجب أن تتجنب عندما يكون الأكسجين مع الأكسجين و عندما يكون الضوء رد فعل، يمكن للمنتج الاحتفاظ بتذوقه الطبيعي.

9أنهي خلال خطوة واحدة، CO₂لن تترك على المنتجات

10. CO₂هو نوع من الغازات غير السامة، عديمة الطعم، قابلة للاشتعال، رخيصة ويمكن استخدامها في الدورة.

11سرعة استخراج سريعة

المعلمات التقنية لآلة استخراج السوائل فوق الحرجة 24L * 3

الميزات الرئيسية لآلة استخراج CO2 فوق الحرجة TOPTION:

1يمكن استخراجها عند درجة حرارة شبه طبيعية دون تدمير المواد الفعالة البيولوجيةمناسبة بشكل خاص لفصل واستخراج المواد الحساسة للحرارة وسهلة الأكسدة.

2المقتطف لا يحتوي على أي محلول متبقي، لذلك يطلق عليه "100% طبيعي".

3معايير عملية الاستخراج سهلة للتعديل والتحكم، والمنتجات لديها محصول مرتفع.

4عملية استخراج صغيرة، عملية بسيطة، كفاءة عالية واستهلاك طاقة منخفضة.

5. CO₂رخيصة وسهلة الاستخدام، غير سامة وبدون طعم، لا تنتج "ثلاثة نفايات"، خالية من التلوث و"صديقة للبيئة".

6سهلة التشغيل والتكييف

7حسناً، الانتقائية يمكنها استخراج المكونات المطلوبة وفقاً لضغط الحرارة

8. درجة حرارة عمل منخفضة. غالبا ما تحدث العملية تحت درجة حرارة الغرفة، والتي هي أفضل بكثير للمواد الحساسة للحرارة.يجب أن تتجنب عندما يكون الأكسجين مع الأكسجين و عندما يكون الضوء رد فعل، يمكن للمنتج الاحتفاظ بتذوقه الطبيعي.

9أنهي خلال خطوة واحدة، CO₂لن تترك على المنتجات

10. CO₂هو نوع من الغازات غير السامة، عديمة الطعم، قابلة للاشتعال، رخيصة ويمكن استخدامها في الدورة.

11سرعة استخراج سريعة

المعلمات التقنية لآلة استخراج ثاني أكسيد الكربون فوق الحرجة

فوائدك من آلة استخراج ثاني أكسيد الكربون فوق الحرجة لعلامة TOPTION:

1المخرج مجهز بفتح سريع، ويعتمد آلية فتح سريع تصميم خاص (التكنولوجيا التي تم تقديمها من الولايات المتحدة) ، ومغسلة التبديل محمولة وسريعة.

2المخرج والفاصل مصنوعان من الصلب المقاوم للصدأ مع قوة عالية وطول العمر

3تصميم أسطوانة فريدة من نوعها، والتي تزيد من الاتصال الفعلي مع المواد في جهاز الاستخراج₂، يحسن كفاءة الاستخراج والإنتاج، ويقلل من وقت الاستخراج.

4نظام تبادل الحرارة مجهز بجهاز التسخين الكهربائي. يمكن تعيين درجة الحرارة تعسفيا وتسخين مستقرة ومتساوية.

5اعتمادا على وحدة التبريد من تكنولوجيا المشاريع المشتركة، تأثير التبريد هو جيد، والمظهر جميل.

6المعدات لديها أمان موثوق به: بالإضافة إلى جهاز الضغط لديه هامش السلامة الكافية، والمستخرج، والفاصل، والمبخرات مجهزة بصمام الإغاثة السلامة، و₂المضخة تخليص لديها حماية ضغط محدودة، الوحدات بأكملها سوف تتوقف عن تشغيل في حالة الضغط.

7عملية نظام التحكم بسيطة: يمكن تحديد ضغط الاستخراج والفصل ودرجة حرارة التسخين والتبريد وتدفق ثاني أكسيد الكربون عن طريق العملية.

8.التحكم المركزي الحاسوبي، 17 بوصة لون شاشة LCD لمسة وعرض التحكم، عالية السرعة، عالية الأداء المعالجة الدقيقة، والتعاون مع الشركة تطوير البرمجيات الخاصة يمكن أن تدرك إشارات متعددة القنوات في نفس الوقت من الاختبار والسجل والعرض والإنذار والتحكم في الناتج,ولها واجهة USB، ويمكن إدراج بيانات تاريخ النسخ الاحتياطي على القرص U، أو توصيل الطابعة لطباعة منحنى تاريخ البيانات. (هذه الوظيفة اختيارية).

9استخدام محول التردد لضبط تدفق ثاني أكسيد الكربون، وهو مريح لعملية وتوفير الطاقة.
