| السعر: | negotiable |
| فترة التسليم: | 15-20 يوم عمل |
| طريقة الدفع او السداد: | LC، T/T، PayPal، Western Union، دفع مبلغ صغير، Money Gram |

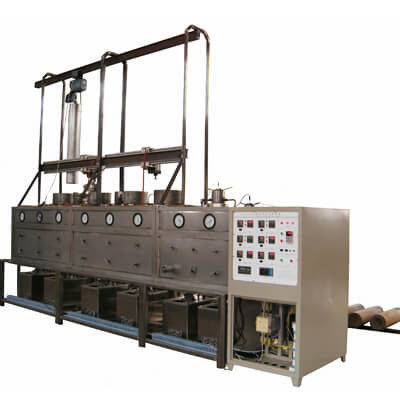

TOPTION هذا النوع من أجهزة الاستخراج فوق الحرج مصممة لاستخراج المواد (الصلبة أو السائلة) تحت ضغط عال وفي درجات حرارة مناسبة،وتدرك أن تغيير الظروف داخل منفصل لحل المسائل المحلولة.
ويتكون أساسا منغلاية الاستخراج، غلاية الفصل، CO2مضخة الضغط العالي، مضخة الداخل، نظام التبريد، نظام تبادل الحرارة، CO2خزان المخزون، مقياس السوائل، نظام تنقية، مقياس تدفق، نظام تحكم درجة الحرارة، جهاز حماية السلامة، نظام رفع أسطوانة الغذاء، الخ.
كل من المعدات الإضافية والنظام يمكن أن تلبي طلب نظام الاستخراج السوبركريتيكال الرئيسي ومتطلبات التدفق التكنولوجي.
المعلمات التقنية لآلة استخراج السوائل فوق الحرجة:
|
النموذج |
قدرة الاستخراج |
الضغط |
نطاق الحرارة |
نموذج الجمع |
|
TOP320-35-600 |
200 لتر × 3 |
350بار |
NT1 حرارة |
ثلاثة استخرج وعاء-ثانيا فصل علبة وضع الدورة. |
|
TOP220-35-600 |
300 لتر × 2 |
350بار |
NT1 حرارة |
إثنان إستخراج وعاء إثنان فصل علبة وضع الدورة. |
التكوينات الرئيسية لـ TOPTION هذه المجموعة من أجهزة استخراج CO2 فوق الحرجة 600L:
| غلاية الاستخراج | غلاية الفصل | CO2مضخة الضغط العالي |
| مضخة التدريب | نظام التبريد | نظام تبادل الحرارة |
| CO2خزان المخزون | مقياس السوائل | نظام التطهير |
| مقياس التدفق | نظام التحكم في درجة الحرارة | جهاز حماية السلامة |
| نظام رفع أسطوانة التغذية | ||
1. غلاية الاستخراج
يتم تجهيز غلاية الاستخراج بنظام تسخين دائري يحتوي على سترة مياه وسائط تغذية للمواد الصلبة والسوائل ، ويمكن ضبط درجة الحرارة.
المواد: 0Cr18Ni9 حجم: 200L * 3 مجموعات، 300L * 2 مجموعات.
2غلاية الفصل
غلاية الفصل مجهزة بنظام تسخين دائري مع غطاء المياه ، ويمكن ضبط درجة الحرارة.
المواد: 0Cr18Ni9 ضغط العمل القصوى: 30MPa.
3. CO2مضخة الضغط العالي
التدفق: 0 ~ 400L / h ، قابلة للتعديل عن طريق تحويل التردد.
ضغط العمل الأقصى: 40Mpa، رأس المضخة مجهزة بنظام تبريد.
4مضخة التدريب
التدفق (المضرب المزدوج): 1/4 ′′ 20L / h ، ضبط ميكانيكي.
5نظام التبريد
قدرة التبريد: 15000 كالكالورية في الساعة، تبريد بالهواء أو بالماء.
نطاق التحكم في درجة الحرارة: -5°C+5°C ، تلبية المتطلبات التكنولوجية.
6نظام تبادل الحرارة
المواد: 0Cr18Ni9 المواصفات: Φ14 ، Φ18 ، ضغط العمل القصوى: 40MPa ، 30MPa.
يتم تجهيز نظام تبادل الحرارة بنظام تسخين دائري يحتوي على سترة مياه، ويمكن ضبط درجة الحرارة.
7. CO2خزان المخزون
المواد: 0Cr18Ni9، أقصى ضغط تشغيل: 16MPa.
8. مقياس مستوى السائل
المواد: 0Cr18Ni9، أقصى ضغط عمل: 16MPa.
9- عداد التدفق و عداد التراكم
المواصفات: عداد تدفق من نوع الأنبوب المعدني العائم مع عرض رقمي بعيد التوصيل 40 ~ 400L / h.
وحدة عرض رقمية: تشير إلى التدفق الفوري والتدفق التراكمي على التوالي.
10نظام التحكم في درجة الحرارة
نطاق التحكم: قابلة للتعديل من درجة حرارة الغرفة إلى 75 درجة مئوية (حمام المياه).
دقة التحكم الديناميكي في درجة الحرارة: ± 1 درجة مئوية، شاشة رقمية مزدوجة.
11جهاز حماية السلامة
يتم تجهيز منفذ مضخة الضغط العالي بجهاز قياس ضغط إلكتروني للاتصال ، مع وضع ضغط التشغيل وحماية مضخة الضغط الزائد.
غلاية الاستخراج، غلاية الفصل، عمود التصحيح،يتم تجهيز خزان المخزون وغيرها من صمامات الأمان وحماية التفريغ التلقائي من الضغط الزائد على التوالي وفقًا لأقصى ضغوطها التشغيلية.
12مرشح التطهير
المواد: 0Cr18Ni9
13نظام رفع أسطوانة التغذية
يتم تجهيز نظام رفع أسطوانة التغذية بكتلة كهربائية، لتحميل وتفريغ أسطوانة التغذية.
14خط الأنابيب
صمامات وأدوات الأنبوب هي DW14 و DW18 على التوالي.
الحاويات والصمامات وأدوات الأنابيب والأنابيب التي تتواصل مع السائل مصنوعة من الفولاذ المقاوم للصدأ 0Cr18Ni9. عصا الصمام بعد المعالجة الحرارية ، ثابتة ودائمة.
15خصائص الجهاز
يمكن فتح حلقة الدبابيس بسرعة.
CO2الاستخدام المتداول
16إمدادات الطاقة وإمدادات الغاز
إمدادات الطاقة: نظام ثلاثي المراحل وأربعة خطوط 380 فولت / 50 هرتز ، مع طاقة إجمالية 35 كيلوواط لـ TOP220-40-48 وقوة تشغيل عادية 20 كيلوواط.
CO2: الجودة الغذائية ≥99.5٪، وزن صافي البلاستيك الواحد ≥22 كجم، أعدته المستخدم.
المزيد من المختبرات آلة استخراج كربون ثاني فوق الحرجة:
معدات التقطير الجزيئي للزيت الكبدي ذات الصلة
|
النموذج |
قدرة الاستخراج |
الضغط |
نطاق الحرارة |
نموذج الجمع |
|
TOP320-35-600 |
200 لتر × 3 |
350بار |
NT1 حرارة |
ثلاثة استخرج وعاء-ثانيا فصل علبة وضع الدورة. |
|
TOP220-35-600 |
300 لتر × 2 |
350بار |
NT1 حرارة |
إثنان إستخراج وعاء إثنان فصل علبة وضع الدورة. |
|
TOP220-35-1000 |
500 لتر × 2 |
350بار |
NT1 حرارة |
إثنان إستخراج وعاء إثنان فصل علبة وضع الدورة. |
|
النموذج |
قدرة الاستخراج |
الضغط |
نطاق الحرارة |
نموذج الجمع |
|
TOP220-35-1000 |
500 لتر × 2 |
350بار |
NT1 حرارة |
إثنان إستخراج وعاء إثنان فصل علبة وضع الدورة. |
|
TOP220-35-2000 |
1000 لتر × 2 |
350بار |
NT1 حرارة |
إثنان إستخراج وعاء إثنان فصل علبة وضع الدورة. |
1التكوين القياسي: الشاشة الرقمية PID ووحدة التحكم PID.
2تنظيم الضغط: ضبط يدوي لصمام الضغط العكسي.
3يمكن دمجها وتخصيصها وفقا لمتطلبات العملية الخاصة للمستخدم.
|
|
