| السعر: | negotiable |
| فترة التسليم: | 15-20 يوم عمل |
| طريقة الدفع او السداد: | LC، T/T، PayPal، Western Union، دفع مبلغ صغير، Money Gram |

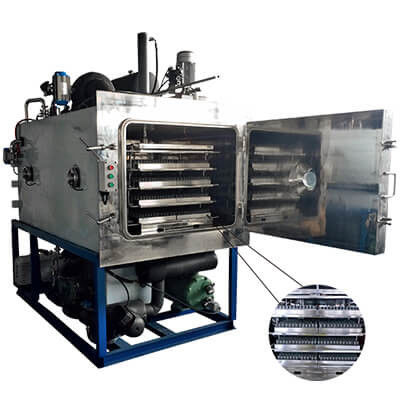

GZLY مناسبة لمجفف التجميد الفراغي الطبي والصيدلاني
| مجفف بالتجميد |
جيزلي-1 |
جيزلي-2 |
جيزلي-3 |
جيزلي-5 |
جيزلي-10 |
جيزلي-15 |
جيزلي-20 |
جي زلي-30 |
جيزلي-40 |
|
منطقة التجفيف بالتجميد |
1.152㎡ |
2.16㎡ |
3.24㎡ |
5.25㎡ |
10.5㎡ |
15㎡ |
20.2㎡ |
30㎡ |
40㎡ |
|
درجة حرارة المكثف |
< -75 درجة مئوية (بدون تحميل) |
||||||||
|
درجة حرارة لوحة التقسيم |
≥ -55 درجة مئوية (بدون تحميل) |
||||||||
|
دقة التحكم |
±1 درجة مئوية |
||||||||
|
درجة الفراغ |
<5Pa (بدون تحميل) |
||||||||
|
طريقة التبريد |
تبريد المياه |
||||||||
|
القدرة على التقاط المياه |
20 كجم/24 ساعة |
40 كجم/24 ساعة |
60 كجم/24 ساعة |
100 كجم/24 ساعة |
＞200 كجم/24 ساعة |
＞300 كجم/24 ساعة |
400 كجم/24 ساعة |
600 كجم/24 ساعة |
800 كجم/24 ساعة |
|
حجم لوحة التقسيم |
600 × 480 × 20 ملم*4+1 |
600 × 900 × 20 ملم*4+1 |
600 × 900 × 20 ملم*6+1 |
750 × 1000 × 20 ملم*7+1 |
1520 × 990 ملم*7+1 |
1520 × 990 ملم*10+1 |
1520 × 1210 ملم*11+1 |
1500 × 1800 مم*11+1 |
1500 × 1800 ملم*15+1 |
|
تم تثبيت القوة |
15 كيلو واط |
15 كيلو واط |
18 كيلو واط |
20 كيلو واط |
50 كيلو واط |
83 كيلو واط |
105 |
145 |
170 |
|
وزن |
1500 كجم |
2600 كجم |
2800 كجم |
4200 كجم |
7000 كجم |
9000 كجم |
11000 كجم |
15000 كجم |
20000 كجم |
|
البعد (مم) |
2500x1100x2000 |
3500x1300x2000 |
2800x1200x2500 |
4000x1500x2500 |
6700×2100×3600 |
6500x2300x3400 |
7400x2300x3800 |
9200x2400x4000 |
9400x2400x4500 |
|
سمك السعة السائبة: 10 مم |
10 لتر |
20 لتر |
30 لتر |
50 لتر |
200 لتر |
300 لتر |
450 لتر |
600 لتر |
850 لتر |
|
تحميل قارورة |
Ф12mm:8400 |
Ф12mm:12600 |
Ф12mm:16000 |
Ф12mm:35000 |
Ф12mm:65300 |
Ф12mm:95700 |
Ф12mm:130400 |
Ф12mm:187700 |
Ф12mm:56000 |
|
Ф16mm:4706 |
Ф16mm:6800 |
Ф16mm:10000 |
Ф16mm:24800 |
Ф16mm:46400 |
Ф16mm:66400 |
Ф16mm:92800 |
Ф16mm:133600 |
Ф16mm:82200 |
|
|
Ф22mm:2428 |
Ф22mm:3600 |
Ф22mm:5300 |
Ф22mm:12700 |
Ф22mm:23700 |
Ф22mm:33900 |
Ф22mm:47400 |
Ф22mm:68300 |
Ф22mm:93000 |
|
مجفف التجميد الفراغي من سلسلة GZL
| مجفف بالتجميد |
جي زي إل-1 |
جي زي إل-2 |
جي زي إل-3 |
جي زي إل-5 |
جي زي إل-10 |
جي زي إل-15 |
جي زي إل-20 |
جي زي إل-30 |
جي زي إل-40 |
|
منطقة التجفيف بالتجميد |
1.152㎡ |
2.16㎡ |
3.24㎡ |
5.25㎡ |
10.5㎡ |
15㎡ |
20.2㎡ |
30㎡ |
40㎡ |
|
درجة حرارة المكثف |
< -75 درجة مئوية (بدون تحميل) |
||||||||
|
درجة حرارة لوحة التقسيم |
≥ -55 درجة مئوية (بدون تحميل) |
||||||||
|
دقة التحكم |
±1 درجة مئوية |
||||||||
|
درجة الفراغ |
<5Pa (بدون تحميل) |
||||||||
|
طريقة التبريد |
تبريد المياه |
||||||||
|
القدرة على التقاط المياه |
15 كجم/24 ساعة |
30 كجم/24 ساعة |
45 كجم/24 ساعة |
100 كجم/24 ساعة |
＞200 كجم/24 ساعة |
＞300 كجم/24 ساعة |
400 كجم/24 ساعة |
600 كجم/24 ساعة |
800 كجم/24 ساعة |
|
حجم لوحة التقسيم |
600 × 480 × 20 ملم*4+1 |
600 × 900 × 20 ملم*4+1 |
600 × 900 × 20 ملم*6+1 |
750 × 1000 × 20 ملم*7+1 |
1520 × 990 ملم*7+1 |
1520 × 990 ملم*10+1 |
1520 × 1210 ملم*11+1 |
1500 × 1800 مم*11+1 |
1500 × 1800 ملم*15+1 |
|
تم تثبيت القوة |
12 كيلو واط |
14 كيلو واط |
16 كيلو واط |
20 كيلو واط |
50 كيلو واط |
75 كيلو واط |
100 |
145 |
170 |
|
وزن |
1200 كجم |
2000 كجم |
2800 كجم |
3500 كجم |
6500 كجم |
8000 كجم |
95000 كجم |
15000 كجم |
20000 كجم |
|
البعد (مم) |
2500x1100x2000 |
3500x1300x2000 |
2800x1200x2500 |
4000x1500x2500 |
6700×2100×3600 |
6500x2300x3400 |
7400x2300x3800 |
9200x2400x4000 |
9400x2400x4500 |
|
القدرة السائبة |
10 لتر |
20 لتر |
30 لتر |
50 لتر |
200 لتر |
300 لتر |
450 لتر |
600 لتر |
850 لتر |
|
تحميل قارورة |
Ф12mm:8400 |
Ф12mm:12600 |
Ф12mm:16000 |
Ф12mm:35000 |
Ф12mm:65300 |
Ф12mm:95700 |
Ф12mm:130400 |
Ф12mm:187700 |
Ф12mm:256000 |
|
Ф16mm:4706 |
Ф16mm:6800 |
Ф16mm:10000 |
Ф16mm:24800 |
Ф16mm:46400 |
Ф16mm:66400 |
Ф16mm:92800 |
Ф16mm:133600 |
Ф16mm:182200 |
|
|
Ф22mm:2428 |
Ф22mm:3600 |
Ф22mm:5300 |
Ф22mm:12700 |
Ф22mm:23700 |
Ф22mm:33900 |
Ф22mm:47400 |
Ф22mm:68300 |
Ф22mm:93000 |
|
تم تصميم المجفف بالتجميد بنظام CIP وSIP على أساس التكنولوجيا الناضجة، واستخدام مواد وأجزاء عالية الجودة مقبولة على نطاق واسع في صناعة الأدوية.تستخدم عملية التصنيع الخاصة بها التكنولوجيا الأكثر تقدمًا، والمعدات تتوافق تمامًا مع معايير CGMP، والبرمجيات تلبي معيار 21 CFR Part 11.
غرفة التجفيف بالتجميد هي نوع من أوعية الضغط والمنتجات تنهي عملية التجفيف بالتجميد الفراغي فيها.يستخدم جسم الغرفة عمومًا صندوقًا مربعًا من الفولاذ المقاوم للصدأ، وهذا التصميم الهيكلي المعقول يمكن أن يجعل التنظيف أكثر ملاءمة ويقلل الزاوية العمياء.
ضع المنتجات في الرف، من خلال التحكم في درجة حرارة وسط التجميد لأعلى/لأسفل، لتحقيق التجميد المسبق والجفاف بالتسامي، علاوة على ذلك، يمكن تحقيق السداد بواسطة الرفوف قبل خروج المنتجات من الغرفة.استخدام طريقة التبريد والتدفئة غير المباشرة.كل رف من خلال التصميم والإنتاج والمعالجة الخاصة، يمكن أن يحقق تبريد وتدفئة موحدة.
يتكون نظام التبريد من ضاغط تبريد، ومكثف مبرد بالماء، وصمام خانق، ومبخر، وما إلى ذلك، ويوفر مصدر تبريد لغرفة التجفيف بالتجميد ومكثف الفراغ.
نظام تعميم من خلال وسط التجميد للتحكم في درجة حرارة الرف، وتدوير مضخة محرك تجميد المتوسطة المتداولة.
يسمح صمام العزل بمتابعة تحميل المنتج وتفريغه وتجميده أثناء إزالة تجميد المكثف.بالإضافة إلى ذلك، يمكن استخدام صمام العزل لاختبار درجة تجفيف المنتج عن طريق قياس الضغط المرتفع خلال وقت الإغلاق المحدد مسبقًا.
يستخدم هذا النظام لتغذية وتفريغ المواد من خلال رفع وإسقاط الأرفف.وفي الوقت نفسه، فهو جيد لتنظيف الغرفة.الى جانب ذلك، يمكن ضغط السدادة في زجاجة البنسلين.كما أنها تستخدم لتجميد وتجفيف المواد المتناثرة.
يمكن تشغيل CIP تلقائيًا أو يدويًا من خلال برنامج التحكم، وتنتهي عملية التعقيم بأكملها تلقائيًا.
الأجزاء الكاملة تلبي معايير إدارة الغذاء والدواء الأمريكية/CGMP.
تستخدم مجففات التجميد من سلسلة GZVF شاشة لمس مزدوجة الألوان وPLC كمركز تحكم، ونظام تحكم مستقر وموثوق.يمكنه تخزين 33 مجموعة من برامج التجفيف بالتجميد، ويمكن إعداد كل برنامج على 36 قطعة.يمكنه عرض منحنى التجفيف بالتجميد وتسجيل البيانات تلقائيًا. يمكن إخراج بيانات التجفيف بالتجميد بواسطة قرص قارورة USB.
تستخدم مجففات التجميد من سلسلة GZVF وحدة تبريد Bitzer، ويمكن أن تصل درجة حرارة المكثف إلى <-75 درجة مئوية، والأداء مستقر. هذا النموذج مناسب للإنتاج.
|
مجفف بالتجميد الغذائي |
GZVF-2 |
GZVF-5 |
GZVF-12 |
GZVF-16 |
GZVF-33 |
GZVF-44 |
|
غرفة التجفيف |
||||||
|
منطقة الرف(م 2) |
2.4 |
5.9 |
12 |
16 |
33 |
44 |
|
حجم غرفة التجفيف(م) |
Φ0.75 * 0.9 |
Φ1.1 * 1.2 |
Φ1.4 * 1.5 |
Φ1.5 * 2.1 |
Φ1600 * 3600 |
Φ1800 * 3600 |
|
طبقات الرف |
6+1 |
8+1 |
12+1 |
12+1 |
14+1 |
14+1 |
|
حجم الرف(مم) |
500*800 |
1050*700 |
1200*800 |
1800*800 |
3100*800 |
3600*1000 |
|
تباعد الرف(مم) |
70 |
70 |
70 |
75 |
75 |
758 |
|
رقم العربة (مجموعة) |
لا يوجد |
1 |
2 |
|||
|
رقم العربة (مجموعة) |
لا يوجد |
1 |
2 |
|||
|
حجم الدرج(مم) |
350X500 |
350X500 |
400X600 |
400X600 |
400X500 |
400X500 |
|
عدد الصواني (قطعة) |
24 |
64 |
96 |
144 |
336 |
448 |
|
طريقة التدفئة |
تداول النفط موصل للحرارة |
|||||
|
نطاق درجة حرارة |
درجة حرارة الغرفة~120 |
|||||
|
دقة التحكم |
±1 درجة مئوية |
|||||
|
مكثف |
||||||
|
الأعلى.سعة الثلج كجم) |
24 |
75 |
150 |
225 |
450 |
600 |
|
سعة الثلج (كجم/يوم) |
20 |
60 |
100 |
150 |
300 |
400 |
|
أدنى درجة حرارة(درجه مئوية) |
-85 |
|||||
|
أسلوب خفض درجة الحرارة |
التبخر المباشر |
|||||
|
طريقة تذويب |
رذاذ الماء الدافئ |
|||||
|
المعلمات الأساسية |
||||||
|
الفراغ النهائي(بنسلفانيا) |
5 |
|||||
|
الطاقة المركبة(كيلوواط) |
6 |
12 |
25 |
37 |
72 |
104 |
|
مياه التبريد(م3/ساعة) |
تبريد الهواء |
8 أو تبريد الهواء |
15 أو تبريد الهواء |
22 أو تبريد الهواء |
50 |
60 |
|
ضياء أنابيب مياه التبريد |
无لا يوجد |
1 1/4″ أو غير متوفر |
1 1/2 بوصة أو غير متوفر |
1 1/2 بوصة أو غير متوفر |
2″ |
2″ |
|
البعد(م) |
1.5×1.5 |
3×2 |
4×2.2 |
5×2.3 |
8×2.6 |
9×3.2 |
|
ارتفاع(م) |
2 |
2.2 |
2.3 |
2.3 |
2.6 |
3.2 |
|
وزن |
1.3 |
2.5 |
4 |
6 |
15 |
20 |
الملامح الرئيسية لمعدات تجفيف التجميد الصناعي للأغذية والفواكه:
1. مكثف أسطواني عمودي، هيكل مدمج، مع قدرة جيدة على التقاط الماء، لا يوجد زاوية ميتة، سهل لإزالة الجليد والتنظيف.
2.جهاز التحكم في حماية نظام التبريد:اعتماد منتجات ذات علامات تجارية عالمية مشهورة ودقيقة ومستقرة وآمنة وموثوقة.
3.نظام الحماية من الضغط العالي:عندما يكون ضغط عادم النظام أكثر من المسموح به، سيتم إيقاف تشغيل وحدة التبريد تلقائيًا، لمنع وقوع الحوادث.
4. نظام تنظيم الضغط المتوسط: في نظام التبريد مزدوج المرحلة، الضغط المتوسط المناسب مهم جدًا لأداء التشغيل وعمر نظام التبريد.عندما يكون الضغط المتوسط أقل من القيمة المحددة، سيبدأ النظام تلقائيًا في الضبط.تهيئة الظروف اللازمة لتحقيقعملية lyophilizer بدون طيار.
5.نظام حماية ضغط الزيت:عند تشغيل الثلاجة لفترة طويلة، قم بمراقبة الضغط الهيدروليكي للثلاجة، ومنع تلف الثلاجة بسبب نقص الزيت.
6.نظام حماية درجة حرارة المحرك:عندما تكون درجة حرارة محرك الثلاجة أعلى من القيمة المحددة، من أجل حماية الثلاجة، سيقوم النظام تلقائيًا بإيقاف تشغيل الثلاجة.
7.عودة الزيت في نظام تنظيم درجة الحرارة المنخفضة:عندما تعمل الثلاجة تحت درجة حرارة تبخر منخفضة للغاية لفترة طويلة، فإن كيفية إعادة زيت التبريد إلى علبة المرافق أمر مهم للغاية (غالبًا ما يؤدي نقص زيت التبريد في النظام إلى "احتراق" الثلاجة).عند نقص زيت التبريد في علبة المرافق، يبدأ النظام تلقائيًا في تحديد مستوى الزيت المناسب في علبة المرافق.تهيئة الظروف اللازمة لتحقيق عملية التجفيد بدون طيار.
8.نظام التحكم في درجة حرارة العادم:عندما تكون درجة حرارة عادم الثلاجة مرتفعة جدًا، يبدأ النظام تلقائيًا نظام التبريد، لمنع جزء الضغط العالي من تشغيل درجة الحرارة الزائدة.تهيئة الظروف اللازمة لتحقيق عملية التجفيد بدون طيار.
9.نظام التحكم في الوقاية من السكتة الدماغية الرطبة:عندما يتم تشغيل الثلاجة بحمولة عالية، يمكن للنظام أن يدخل تلقائيًا في عملية الضبط، ويمنع الضربة الرطبة حتى "ظاهرة تأثير السائل".تهيئة الظروف اللازمة لتحقيق عملية التجفيد بدون طيار.
10.جهاز تجميع السوائل الأوتوماتيكي:عندما تكون الثلاجة في وضع الاستعداد، سيتم تشغيل الجهاز تلقائيًا، لتجميع غاز التبريد العالق في النظام إلى خزان التخزين، من أجل بدء تشغيل مجفف التجميد مرة أخرى.
11.حماية بدء تشغيل الجهاز:عندما تتمتع المعدات بجميع الشروط الأمنية، سيكون الجهاز قادرًا على بدء التشغيل.
12. هيكل الآلة بالكامل من النوع المقسم الطولي والأمامي والخلفي (مريح للنقل والوضع).
13. وظيفة التطهير بالأوزون اختيارية.
حالة العميل لمعدات التجفيف بالتجميد
تم تصميم المجفف بالتجميد بنظام CIP وSIP على أساس التكنولوجيا الناضجة، واستخدام مواد وأجزاء عالية الجودة مقبولة على نطاق واسع في صناعة الأدوية.تستخدم عملية التصنيع الخاصة بها التكنولوجيا الأكثر تقدمًا، والمعدات تتوافق تمامًا مع معايير CGMP، والبرمجيات تلبي معيار 21 CFR Part 11.
غرفة التجفيف بالتجميد هي نوع من أوعية الضغط والمنتجات تنهي عملية التجفيف بالتجميد الفراغي فيها.يستخدم جسم الغرفة عمومًا صندوقًا مربعًا من الفولاذ المقاوم للصدأ، وهذا التصميم الهيكلي المعقول يمكن أن يجعل التنظيف أكثر ملاءمة ويقلل الزاوية العمياء.
ضع المنتجات في الرف، من خلال التحكم في درجة حرارة وسط التجميد لأعلى/لأسفل، لتحقيق التجميد المسبق والجفاف بالتسامي، علاوة على ذلك، يمكن تحقيق السداد بواسطة الرفوف قبل خروج المنتجات من الغرفة.استخدام طريقة التبريد والتدفئة غير المباشرة.كل رف من خلال التصميم والإنتاج والمعالجة الخاصة، يمكن أن يحقق تبريد وتدفئة موحدة.
يتكون نظام التبريد من ضاغط تبريد، ومكثف مبرد بالماء، وصمام خانق، ومبخر، وما إلى ذلك، ويوفر مصدر تبريد لغرفة التجفيف بالتجميد ومكثف الفراغ.
نظام تعميم من خلال وسط التجميد للتحكم في درجة حرارة الرف، وتدوير مضخة محرك تجميد المتوسطة المتداولة.
يسمح صمام العزل بمتابعة تحميل المنتج وتفريغه وتجميده أثناء إزالة تجميد المكثف.بالإضافة إلى ذلك، يمكن استخدام صمام العزل لاختبار درجة تجفيف المنتج عن طريق قياس الضغط المرتفع خلال وقت الإغلاق المحدد مسبقًا.
يستخدم هذا النظام لتغذية وتفريغ المواد من خلال رفع وإسقاط الأرفف.وفي الوقت نفسه، فهو جيد لتنظيف الغرفة.الى جانب ذلك، يمكن ضغط السدادة في زجاجة البنسلين.كما أنها تستخدم لتجميد وتجفيف المواد المتناثرة.
يمكن تشغيل CIP تلقائيًا أو يدويًا من خلال برنامج التحكم، وتنتهي عملية التعقيم بأكملها تلقائيًا.
الأجزاء الكاملة تلبي معايير إدارة الغذاء والدواء الأمريكية/CGMP.
|
|
