| السعر: | negotiable |
| فترة التسليم: | 15-20 يوم عمل |
| طريقة الدفع او السداد: | LC، T/T، PayPal، Western Union، دفع مبلغ صغير، Money Gram |
المضخة الجزيئية عالية الفراغ هي المهنية المستخدمة لمعدات التقطير الجزيئي.
|
لا، لا، لا |
الاسم |
المعلمات |
ملاحظة |
|
1 |
ضغط الحد الأدنى للوحدة |
<1.5×10- 4أبى |
|
|
2 |
معدل ضخ الوحدة |
600L/S |
|
|
3 |
نسبة ضغط مضخة الجزيئات |
>109 |
N2 |
|
4 |
النظام يستخدم ضغط فراغ |
6 × 10-2أبى |
|
|
5 |
وضع تشغيل صمام الفراغ |
الدليل |
|
|
6 |
وضع تشغيل صمام شحن الهواء |
الدليل |
|
|
7 |
الضغط الشديد لمضخة فراغ المرحلة الأمامية |
5 × 10-2أبي |
|
|
8 |
قوة مضخة الفراغ في المرحلة الأمامية |
1.1 كيلوواط |
|
|
9 |
سرعة المضخة الجزيئية |
24000دورة في الدقيقة |
|
|
10 |
فلانج مدخل الهواء المثبت بالفراغ |
DN150 |
|
|
11 |
فليانج العادم |
40 فرنك |
|
|
12 |
ضغط البداية الموصى به للضخ الجزيئي |
<1 × 101أبى |
|
|
13 |
وقت بدء مضخة الجزيئات |
4.5 دقيقة |
|
|
14 |
وقت توقف المضخة الجزيئية |
7 دقائق |
|
|
15 |
وضع التبريد |
تبريد الهواء |
|
|
16 |
طلب الطاقة |
220/50 هرتز |
|
النموذج |
البند |
المعلمات التقنية | |
|
VRD-30 |
معدل الشفط |
50 هرتز |
30 متر3/ساعة |
|
8.3 لتر/ثانية |
|||
|
ضغط جزئي شديد ضغط بدون هواء(أبي) |
4 × 10-2 |
||
|
الضغط الإجمالي الحاد الضغط بدون هواء(أبي) |
4 × 10-1 |
||
|
الضغط الإجمالي الحاد ضغط الهواء(أبي) |
8 × 10-1 |
||
|
مصدر الطاقة |
مرحلة واحدة |
||
|
قوة المحرك(KW) |
1.1 |
||
|
فم مدخل الهواء ومخرج الهواء DN |
40 فرنك |
||
|
كمية النفط |
1.3-2.0 لتر |
||
|
سرعة المحرك(rpm) |
50 هرتز |
1440 دورة في الدقيقة |
|
|
درجة حرارة بيئة العمل |
5-40°C |
||
|
الضوضاء (dB) |
≤58 |
||
|
الوزن(كيلوغرام) |
43 كجم |
||
التقطير الجزيئي بالمسار القصير

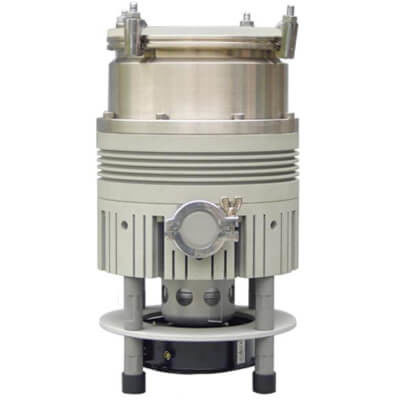

مضخة جزيئية معقدة TY
تتكون سلسلة TY من مضخة جزيئية معقدة من مضخة توربوموليكولر ومضخة سحب من نوع لوحة ، كما أن لديها سرعة ضخ عندما مضخة توربوموليكولر التدفق الجزيئي ، ونسبة خفض الضغط ،سرعة الضخ ومضخة ضغط عالية قوة سحب، خصائص نسبة الضغط، وتوسيع نطاق التطبيق من مضخة الجزيئية.
مضخة جزئية مركبة غير انتقائية للغاز المضخ، لا يوجد تأثير ذاكرة، نسبة ضغط عالية بسبب الوزن الجزيئي الكبير للغاز،بحيث لا تحتاج المضخة إلى مصيدة البرد ويمكن الحصول على زيت التنظيفوالذي يستخدم على نطاق واسع في الإلكترونيات والمعادن والصناعة الكيميائية ومختلف مجالات البحوث وتكنولوجيا الفراغ.
المعلمات التقنية للمضخة الجزيئية من سلسلة TY:
|
TYالسلسلةجالمختلفةالجزيئية(ب)المعلومات التقنية |
|||||||
|
البيانات التقنية |
TYFB-600 |
TYFB-1200 |
TYFB-1600 |
||||
|
فليانج الفراغ العالي |
150 CF |
160 ISO-K |
200 CF |
200 ISO-K |
250 CF |
250 ISO-K |
|
|
الجهاز الأمامي |
40 كلفن |
40 كلفن |
50 كلفن |
||||
|
معدل الضخ (L / S) |
600 |
1200 |
1600 |
||||
|
نسبة الضغط |
ن2 |
> 108 |
> 109 |
> 109 |
|||
|
هـ2 |
> 8X103 |
> 1X104 |
> 8X103 |
||||
|
الضغط النهائي (با) |
< 8 × 108 |
< 6 × 107 |
< 6 × 108 |
3 × 107 |
< 5 × 108 |
< 2 × 107 |
|
|
عدد دورات المحرك (rpm) |
24000 |
24000 |
24000 |
||||
|
قيمة الاهتزاز (mm) |
≤0.1μm |
≤0.1μm |
≤0.1μm |
||||
|
وقت البدء (دقيقة) |
4.5 |
4.5 |
6 |
||||
|
وقت التوقف (دقيقة) |
7 |
7 |
8.5 |
||||
|
يوصى بمضخة الخط الأمامي (L / S) |
4-8 |
8-15 |
15 |
||||
|
طريقة التبريد |
المبرد بالماء (المبرد بالهواء) |
المبرد بالماء (المبرد بالهواء) |
المبرد بالماء (المبرد بالهواء) |
||||
|
درجة حرارة الهواء المحيط بمضخة (°C) |
≤28 |
≤28 |
≤28 |
||||
|
درجة حرارة مياه التبريد (°C) |
≤25 |
≤25 |
≤25 |
||||
|
معدل تدفق المياه الباردة (L / min) |
1 |
1 |
1 |
||||
|
درجة حرارة الخبز في المضخة (°C) |
< 120 |
< 120 |
< 120 |
||||
|
طاقة التدفئة (w) |
<550 |
< 600 |
< 700 |
||||
|
الجهد الدخالي للمدفأة (v) |
AC220 |
AC220 |
AC220 |
||||
|
الكمية المملوءة بالزيت (ml) |
100 |
100 |
100 |
||||
|
اتجاه التثبيت |
عمودي ± 5 درجة |
عمودي ± 5 درجة |
عمودي ± 5 درجة |
||||
|
وزن المضخة (كيلوغرام) |
≈29 |
≈34 |
≈39 |
||||
سلسلة TY الجزيئات المعقدة مضخة نسبة ضغط منحنى النيتروجين والهيدروجين
|
|
